Rolls Mx153 Mix Mate Mixer

MX153 är ett halvt rackutrymme, två mikrofoner och tre stereokällmixer. Enheten ger ett kompakt och effektivt sätt att blanda källor som AM/FM-tuners, CD-spelare och videospelare med dynamiska eller kondensatormikrofoner.

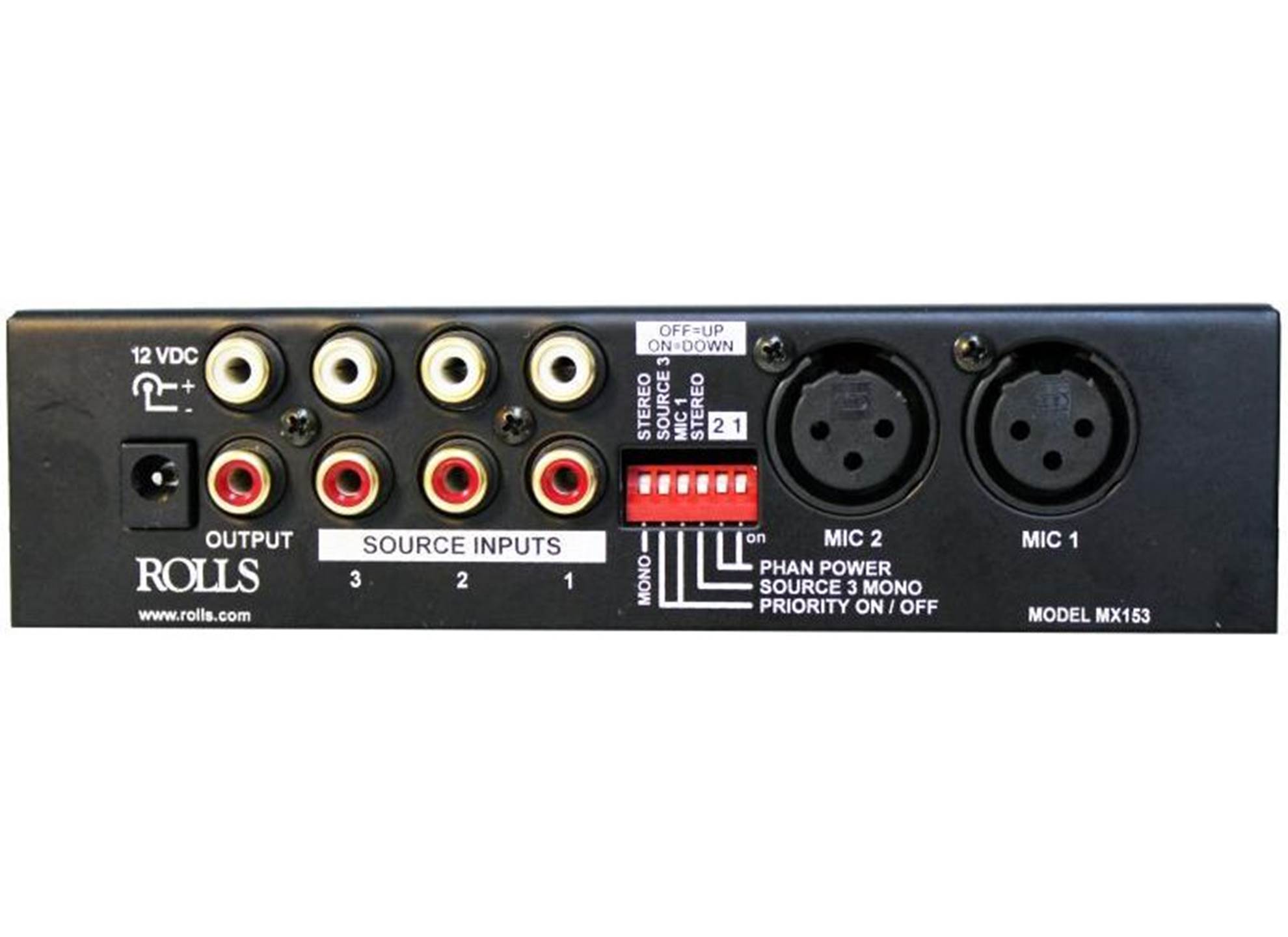

Tillämpningar inkluderar bakgrundsmusik och personsökning för små klubbar, kyrkor, skolor, restauranger etc. Varje mikrofonkanal har en nivå- och tonkontroll. Källorna ett och två har nivåjusteringar och passerar genom kombinerade bas- och diskantkontroller. Källa tre har endast en nivåjustering. Mikrofoningångarna är balanserade XLR-uttag, alla källingångar är stereo-RCA förutom det främre 1/8-uttaget på CH3 för en MP3-spelare, etc.

Huvudutgången är stereo RCA. En medföljande 12VDC-adapter (Rolls PS27) ger ström till enheten. En serie med sex DIP-switchar ger viktiga funktioner till MX153. Två omkopplare applicerar 12VDC av fantommatning till de individuella mikrofoningångarna. En andra omkopplare summerar programmaterialet från källa tre till mono, och en tredje summerar den totala utsignalen till mono. En annan omkopplare ger prioriterad ducking till Source Three-ingången, vilket gör att den kanalen kan stänga av de andra källingångarna för användning med en jukebox.

Den sista omkopplaren konfigurerar Microphone Input One som en personsökningsingång och kopplar bort den andra mikrofonen och Source One och Two.
